产品介绍：

     AV64系列音视频矩阵，内部采用专业开关芯片，图像清晰，颜色逼真；输入、输出带缓冲设计，增强了抗冲击及输出能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。

     机箱全部采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。

     内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。

     除面板键盘和红外遥控（选配）操作外，还提供RS232控制接口，方便用户与各种集中控制设备（如boney、快思聪、AMX等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。

     AV64系列音视频矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心、监控系统等场所。

复合视频特性


增益：0dB

带宽：>150MHz（-3dB）满载

亮色度干扰：-55dB@4.43 MHz

微分相位：0.05º@4.43 MHz

微分增益：0.05%4.43 MHz

最大传播延时：5ns(±1ns)

切换速度：≤150ns

   复合视频输入


信号类型：复合视频信号

接口： BNC接口

最大电平：3.0Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

   复合视频输出


信号类型：复合视频信号

接口： BNC接口

最大输出电平：3.0Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

直流补偿最大：5mV

   音频特性


增率：0dB

频率响应：20 Hz ~ 20 kHz

总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）

共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz

   音频输入


信号类型：立体声，平衡/非平衡

接口： 5PIN接口

阻抗：>10KΩ

最大电平：+21dBu

   音频输出


信号类型：立体声，平衡/非平衡

接口： 5PIN接口

阻抗：>470Ω

最大电平：+21dBu

   控制类型


串行控制接口：RS-232，9-针母D型接口

波特率：9600

数据位：8位

停止位：1位，无奇偶校验位

串行控制口结构：2=TX，3=RX，5=GND

   规格


电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率：≤40W

存储环境温度：-20°C ~ +150°C

工作环境温度：-10°C ~ +55°C

相对湿度：20% ~ 95%

平均无故障时间：30，000小时。

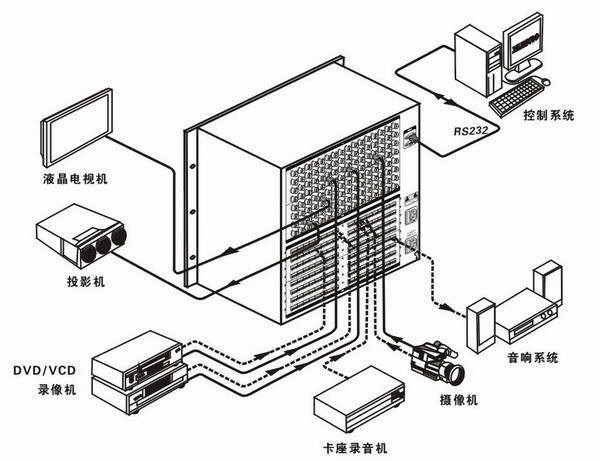

产品典型连接图：
