产品介绍：

     SH 08系列数字高清矩阵内部采用专用的1.5Gb/s高速开关芯片，图像清晰无误码；输入端采用了自适应均衡专用芯片，提高了输入信号的适应能力；输出带驱动设计，有效增强了输出能力。

     机箱全部采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。

     内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。

     除面板键盘和红外遥控（选配）操作外，还提供RS232控制接口，方便用户与各种集中控制设备（如boney、快思聪、AMX等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。

     SH08系列数字高清矩阵主要应用于高清广播电视工程、高清可视会议厅、大屏幕显示工程、高清电视教学、指挥控制中心等高清应用场所。

SDI/HD-SDI特性

兼容码流 ：143Mbps～1.5Gbps

均衡能力 ：100m @1.5G（Belden 1694A）

时钟恢复 ：可选

  SDI/HD-SDI输入

信号类型 ：SDI/HD-SDI信号

接口形式 ：BNC

阻抗 ：75Ω

反射损耗 ：>18dB 5MHz-1.5GHz

  SDI/HD-SDI输出

信号类型 ：SDI/HD-SDI信号

接口 ：BNC

输出幅度 ：1500mv±5%

直流偏移 ：0V±0.5V

信号过冲 ：0V±0.5V

信号抖动 ：< 0.2 UI per SMPTE

阻抗 ：75Ω

  音频特性

增率 ：0dB

频率响应 ：20Hz~20kHz

总谐波失真+噪声 ：0.05% @1kHz（额定电压下）

共模抑制比（CMRR）：（CMRR）>75dB@：20Hz~20kHz

  音频输入

信号类型 ：立体声，平衡/非平衡

接口形式 ：5PIN接口

阻抗 ：>10kΩ

最大电平 ：>+21dBu

  音频输出

信号类型 ：立体声，平衡/非平衡

接口形式 ：5PIN接口

阻抗 ：>470Ω

最大电平 ：>+21dBu

  控制类型


停止位：1位，无奇偶校验位

串行控制口结构：2=TX，3=RX，5=GND

  规格


电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率：≤40W

存储环境温度：-20°C ~ +150°C

工作环境温度：-10°C ~ +55°C

相对湿度：20% ~ 95%

平均无故障时间：30，000小时

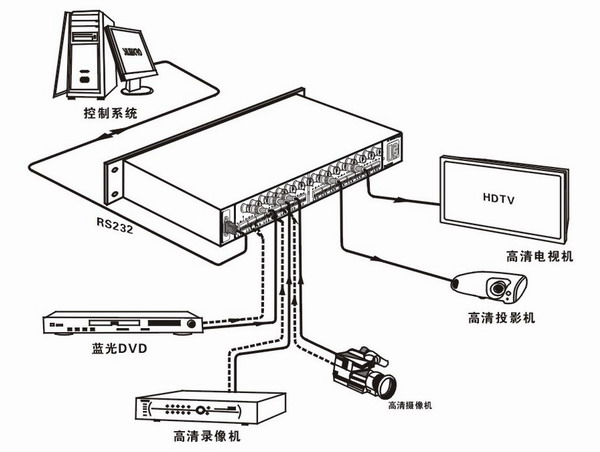

 产品典型连接图：
