产品介绍：
     VTP101视频转VGA倍线器是一款带专业倍线功能的信号转换器，它将复合视频信号转换成VGA信号。为方便工程使用，此倍线器分别采用5BNC接口和15针D型两种输出接口，用户可根据实际情况在5BNC或15针D型接口中选择其中一种使用。此倍线器可以有效隔绝传输中的信号干扰，有效避免了计算机图像信号在转换过程中的损失。

产品性能：

  复合视频特性

增益 ：0dB

带宽 ：>150MHz（-3dB）满载

亮色度干扰 ：-55dB@4.43 MHz

微分相位 ：0.06º4.43 MHz

微分增益 ：0.07%4.43 MHz)

最大传播延时 ：5ns(±1ns)

  复合视频输入

信号类型 ：复合视频信号

接口 ：RCA

最小电平 ：0.5Vp-p

最大电平 ：1.0Vp-p

阻抗 ：75Ω

回波损耗 ：-30dB@5MHz

  VGA/RGBHV特性

增益 ：0dB

带宽 ：350MHz（-3dB）满载

微分相位 ：0.05º@4.43 MHz

微分增益 ：0.05%@4.43 MHz

最大传播延时 ：5nS(±1nS)

转换速度 ：≤180nS

  VGA输出

信号类型 ：VGA信号

接口 ：VGA D型15针

输出电平 ：0.7Vp-p

阻抗 ：75Ω

回波损耗 ：-30dB@5MHz

  RGB输出

信号类型 ：R、G、B信号

接口 ：BNC

输出电平 ：0.7Vp-p

阻抗 ：75Ω

回波损耗 ：-30dB@5MHz

  同步信号特性

输出电平 ：TTL: 5Vp-p

输入阻抗 ：510Ω

输出阻抗 ：75Ω

  规格

电源 ：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率 ：≤20W

存储环境温度 ：-20°C ~ +150°C

工作环境温度 ：-10°C ~ +55°C

相对湿度 ：20% ~ 95%

平均无故障时间 ：30，000小时

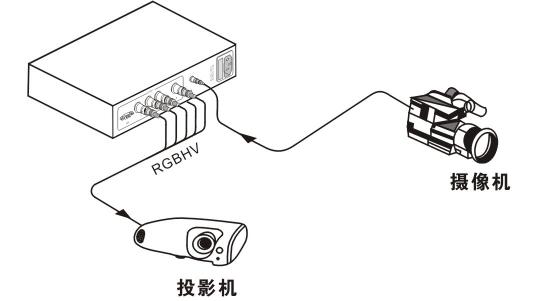

产品典型连接图：
