产品介绍：

     VGA分配器是专门为计算机信号的显示分配而设计的高性能设备，采用高带宽专业芯片，图像清晰无拖影，输出稳定可靠。

     该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

VGA特性


增益：0dB

带宽：>300MHz（-3dB）满载

微分相位：0.05º@4.43 MHz

微分增益：0.05% @4.43 MHz

最大传播延时：5ns(±1ns)

切换速度：≤150ns

  VGA输入


信号类型：VGA信号

接口：VGA D型15针

最大电平：1.0Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

  VGA输出


信号类型：VGA信号

接口：VGA D型15针

最大输出电平：1Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

  同步信号特性


输入/输出信号类型：TTL

输入阻抗：510Ω

输出阻抗：75Ω

极性：正或负（与输入一致）

阻抗：>10KΩ

  规格


电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率：≤30W

存储环境温度：-20°C ~ +150°C

工作环境温度：-10°C ~ +55°C

相对湿度：20% ~ 95%

平均无故障时间：30，000小时。

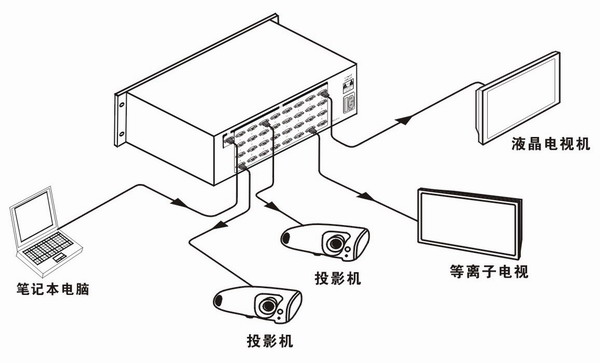

产品典型连接图：
