产品介绍:

     AV分配器是专为视、音频信号的显示分配而设计的高性能设备，采用专业视频运放芯片，图像清晰，输出稳定可靠。

     该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

复合视频特性


增益：0dB

带宽：>150MHz（-3dB）满载

亮色度干扰：-55dB@4.43 MHz

微分相位：0.05º@4.43 MHz

微分增益：0.05%@4.43 MHz

最大传播延时：5ns(±1ns)

切换速度：≤150ns

  复合视频输入


信号类型：复合视频信号

接口：BNC/RCA接口

最大电平：3.0Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

  复合视频输出


信号类型：复合视频信号

接口：BNC/RCA接口

输出电平：3.0Vp-p

阻抗：75Ω

回波损耗：-30dB@5MHz

  音频特性


增率：0dB

频率响应：20 Hz ~ 20 kHz

总谐波失真+噪声：0.05% @ 1 kHz （额定电压下）

共态抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz

  音频输入


信号类型：立体声，平衡/非平衡

接口：5PIN/RCA接口

阻抗：>10KΩ

最大电平：+21dBu

  音频输出


信号类型：立体声，平衡/非平衡

接口：5PIN/RCA接口

阻抗：>470Ω

最大电平：+21dBu

  规格


电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率：≤30W

存储环境温度：-20°C ~ +150°C

工作环境温度：-10°C ~ +55°C

相对湿度：20% ~ 95%

平均无故障时间：30，000小时。

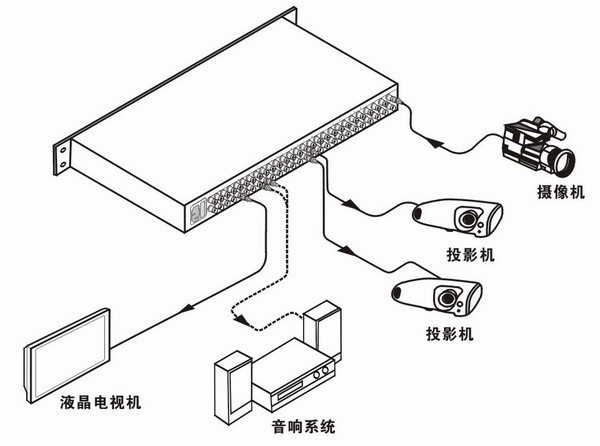

产品典型连接图：
